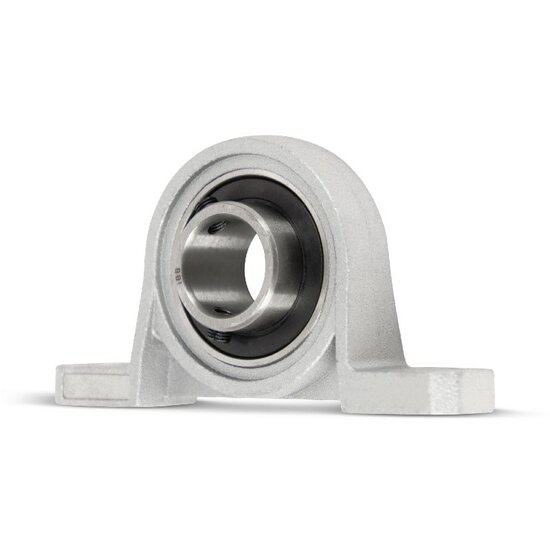

SS UP 006 - IBB Edelstahl-Stehlager 30 mm mit Exzentrerring

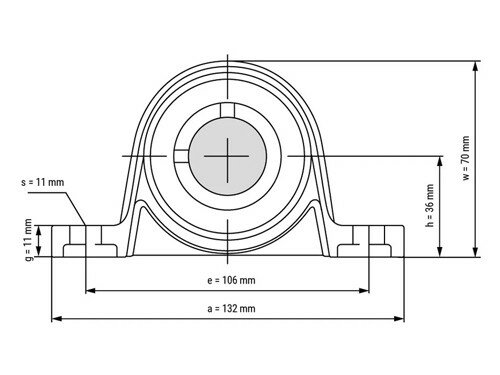

Der SS UP 006 ist ein Lagerblock aus rostfreiem Stahl, der für die Montage auf ebenen Flächen in Umgebungen konzipiert ist, in denen eine gute Reinigbarkeit und Korrosionsbeständigkeit erforderlich sind. Dank seiner kompakten Abmessungen eignet sich der Lagerblock für leichte Konstruktionen und Anwendungen, bei denen der verfügbare Einbauraum begrenzt ist. Die Lagereinheit besteht aus einem SP 006-Lagergehäuse und einem SU 006-Einsatzlager mit einer Bohrung von 30 mm.

Das Lagergehäuse ist aus rostfreiem Stahl AISI 304 gefertigt, das Einstecklager aus AISI 420C. Durch diese Materialkombination eignet sich die Lagerbaugruppe für den Einsatz in feuchten Umgebungen und chemisch beanspruchten Anlagen, wie beispielsweise in Maschinen der Lebensmittelverarbeitung, Waschstraßen und Förderkonstruktionen aus rostfreiem Stahl. Das Lager ist mit Doppellippendichtungen versehen, mit H1-Lebensmittelfett vorgeschmiert und mit einem Schmiernippel für die Nachschmierung ausgestattet. Die glatte Oberfläche des Edelstahlgehäuses begrenzt die Anhaftung von Verschmutzungen und erleichtert die Reinigung zwischen den Produktionsdurchläufen.

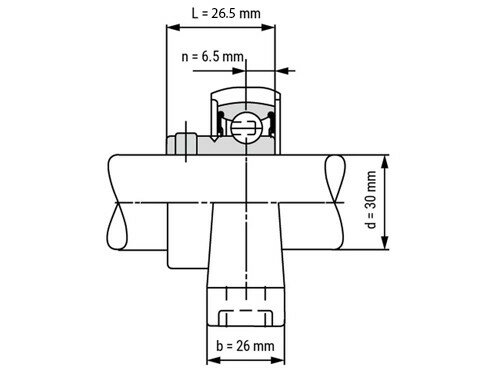

Das Einsatzlager kann statische Ausrichtungsfehler von bis zu 2° ausgleichen, wodurch kleine Abweichungen bei der Montage problemlos kompensiert werden können. Das Einstecklager SU 006 wird mit einem exzentrischen Sicherungsring auf der Welle befestigt. Nach dem Einsetzen des Lagers wird der Exzenterring in der normalen Drehrichtung der Welle gedreht. Dadurch klemmen sich der Exzenterring und der verlängerte Innenring fest um die Welle. Anschließend wird der Exzenterring mit einer Einstellschraube gesichert, damit er sich im Betrieb nicht lösen kann.
