Wenn Sie Stillstände minimieren und Projekte eng takten möchten, ist Verfügbarkeit entscheidend. Deshalb hält Interlager ein tiefes und breites Sortiment an Lagereinheiten in unserem Lager in Duiven auf Vorrat. Von den gängigsten Wellendurchmessern bis zu weniger üblichen Varianten, von Standard-Gusseisen bis Edelstahl – bei uns ist vieles standardmäßig ab Lager verfügbar. Unsere Bestandsinformationen sind aktuell und mit dem Webshop verknüpft; wenn Sie vor 16:00 Uhr bestellen, verlässt Ihre Bestellung noch am selben Tag unser Haus. Wir investieren bewusst in Lagerbestände von IBB und SKF, weil wir lieber zwei Dinge richtig machen als zehn halb. Das bedeutet, dass wir über einen großen Vorrat und umfassendes Know-how zu diesen Produkten verfügen.
Außerdem berücksichtigen wir unterschiedliche Einsatzumgebungen: Für nasse oder hygienische Anwendungen haben wir Edelstahl- und Thermoplast-Ausführungen auf Lager, für staubige oder schwerere Anwendungen bieten wir robuste Gusseisengehäuse mit doppelten Dichtungen und Nachschmiermöglichkeit an. Haben Sie Fragen zur Materialwahl, Abdichtung oder Klemmmethode? Unser technischer Support denkt direkt mit Ihnen mit unter info@interlager.de oder +31 (0)26 303 3450.
Eine Lagereinheit ist ein Gehäuse mit einem vormontierten Lager, in dem eine Welle direkt rotieren kann und das an eine Konstruktion angeschraubt werden kann. Dadurch müssen Sie kein komplexes Lagergehäuse konstruieren oder fräsen. Die Montage ist einfach: Gehäuse auf dem Rahmen befestigen, die Welle durch das Lager schieben und mit Gewindestiften, Exzenterring oder Spannhülse fixieren. Wichtig für die Praxis: Das Einsatzlager kann kleine statische Fluchtungsfehler von bis zu 2° ausgleichen. Das ist hilfreich, wenn die Montagefläche nicht vollständig eben ist oder bei leichter Durchbiegung in längeren Rahmenkonstruktionen. Verschleißt das Lager? Dann wird in der Regel nur der Einsatz ausgetauscht, nicht das komplette Gehäuse. Grob lassen sich drei Typen unterscheiden: Stehlagereinheiten (Fußausführung unter der Welle, schnell auf einer Basis zu positionieren), Flanschlagereinheiten (runde, quadratische oder ovale Flansche zur Montage an Wand oder Platte für kompakten Einbau) und Spannlager-/Take-up-Einheiten (in einer Schlittenführung, um Riemen- oder Kettenspannung exakt einstellen zu können). Diese Lagereinheiten werden branchenübergreifend eingesetzt: in Förderanlagen in Lagern, Ventilatoren und Absauganlagen in Werkstätten, Verpackungslinien, Sortiermaschinen und Landmaschinen.
Das Material einer Lagereinheit wird vor allem nach Umgebung, Preis und Einsatzbedingungen wie Vibrationen ausgewählt. Lagereinheiten aus Gusseisen sind mit Abstand am weitesten verbreitet. Das hat gute Gründe: Gusseisen bietet das beste Preis-Leistungs-Verhältnis, widersteht Vibrationen besser als Stahl oder Aluminium, kann hohe Belastungen aufnehmen und ist bei der Montage toleranter. Für allgemeine industrielle Anwendungen bietet Gusseisen mit Abstand das beste Preis-Leistungs-Verhältnis.

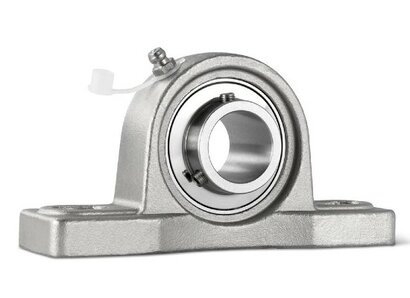

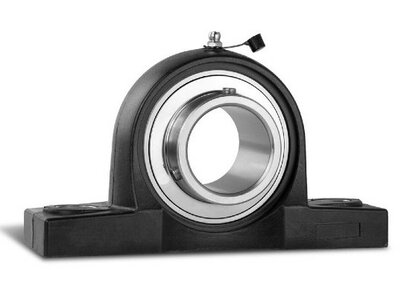

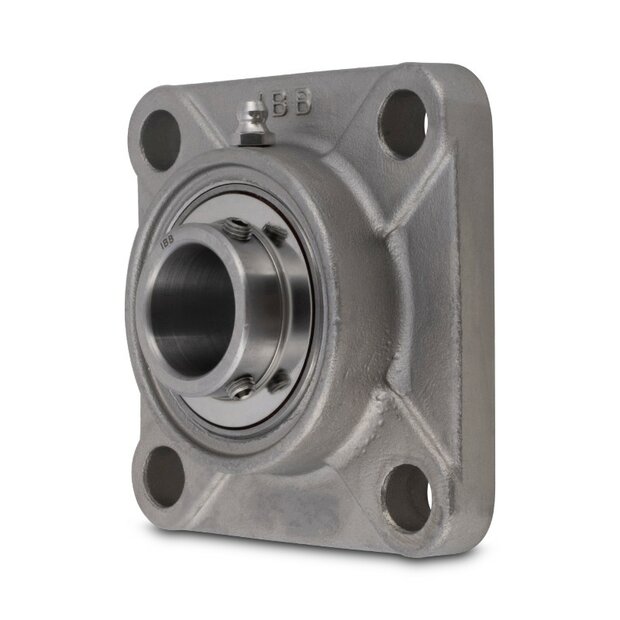

Edelstahl-Lagereinheiten sind naheliegend, sobald Feuchtigkeit, Lebensmittel oder Reinigung eine Rolle spielen. Eine häufig verwendete Kombination ist ein Gehäuse aus Edelstahl AISI 304 in Verbindung mit einem Einsatzlager aus Edelstahl AISI 440C. Das Gehäuse bietet in nassen Umgebungen eine gute Korrosionsbeständigkeit, während das Einsatzlager die erforderliche Härte und Verschleißfestigkeit für einen ruhigen Lauf und lange Lebensdauer liefert. Alternativ kann auch ein thermoplastisches Kunststoffgehäuse mit Edelstahleinsatz gewählt werden, da es nicht korrodieren kann und preisgünstiger ist. Gleichzeitig gilt, dass Kunststoffgehäuse im Allgemeinen weniger Reserven bei hohen radialen Belastungen, Stoßbelastungen und Vibrationen haben als Edelstahlgehäuse. In Anwendungen mit höheren Kräften, hohen Drehzahlen oder Vibrationen ist ein massives Edelstahl-Lagergehäuse vorzuziehen. Für welche Ausführung Sie sich auch entscheiden: Solange ein „SS“-Einsatzlager (Edelstahl) verbaut ist, ist dieses standardmäßig mit lebensmitteltauglichem H1-zertifiziertem Fett geschmiert.

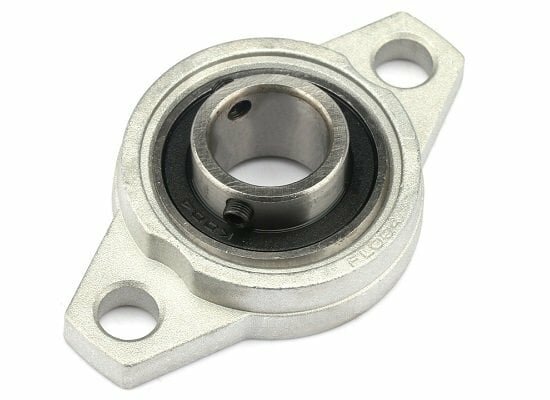

Zink-Lagereinheiten wie die KP-Serie werden vor allem für kompakte und leichte Anwendungen gewählt. Das Gehäuse besteht aus einer Zinklegierung (Druckguss), wodurch es kostengünstig hergestellt werden kann und eine saubere, kompakte Bauform mit guten mechanischen Eigenschaften für einfache Konstruktionen bietet. Das bedeutet auch, dass Zinkgehäuse in der Regel geringere radiale Belastungen aufnehmen können als Gusseisen oder Edelstahl und sich weniger für hohe Drehzahlen oder Dauerbetrieb eignen. Typische Anwendungen sind kleinere Einheiten, die nicht rund um die Uhr laufen: leichte Wellenunterstützung, einfache Hilfsmaschinen, Abdeckungen oder Handhabungssysteme mit begrenzter Rotation. Zink ist im Allgemeinen für leicht feuchte Umgebungen geeignet, solange die Einheit nicht dauerhaft nass bleibt oder in salzhaltiger Umgebung betrieben wird. Dasselbe Gehäuse ist auch mit Edelstahleinsatz (SS) erhältlich. Stahl-Lagereinheiten bestehen aus Blechstahl und werden häufig gewählt, wenn ein kompaktes, kostengünstiges Gehäuse ausreicht und die Konstruktion relativ leicht belastet ist. Diese Art von Lagereinheit wird als zweiteilige Ausführung geliefert (Gehäuse links und rechts + Einsatzlager), wodurch Montage und Austausch schnell erfolgen können. Der Nachteil ist, dass Blechstahlgehäuse in der Regel dünner sind als Gusseisen- oder massive Edelstahlgehäuse. Dadurch kann sich das Gehäuse bei der Montage oder unter Belastung leicht verformen, zum Beispiel durch zu starkes Anziehen, eine unebene Montagefläche oder Punktbelastung. In der Praxis sind dies keine Einheiten für Vibrationen, Stoßbelastungen oder hohe Drehzahlen, da die Steifigkeit der Konstruktion hier begrenzend ist. Für stabile, leichte Anwendungen mit begrenzter Rotation sind Blechstahl-Lagereinheiten jedoch eine kostengünstige Lösung.
Eine Lagereinheit, die langfristig keine Probleme verursacht, beginnt nicht beim Lager oder bei der Welle, sondern bei der Fläche, auf der sie montiert wird. Steht das Lagergehäuse vollständig eben und stabil, läuft die Einheit fast immer ruhig. Wenn jedoch ein Fuß nicht richtig aufliegt – „soft foot“, also wenn das Gehäuse nur auf drei Punkten steht – und man es dennoch mit den Schrauben festzieht, entstehen Spannungen im Lager und Gehäuse. Die Folge sind oft vorzeitiger Verschleiß oder sich lösende Schrauben – unabhängig von der Lagermarke. Die Montagefläche muss sauber, gratfrei und eben sein. Stellen Sie das Lagergehäuse auf und ziehen Sie die Schrauben zunächst nur handfest an. Wenn Sie beim Anziehen merken, dass ein Fuß erst unter Kraft Kontakt bekommt, liegt „soft foot“ vor. Das lässt sich mit Passscheiben unter dem betreffenden Fuß korrigieren, möglichst mit wenigen und möglichst großen Passplatten, damit kein „Federpaket“ entsteht. Die Fundamentfläche muss eben sein, denn „soft foot“ verursacht zusätzliche interne Lagerbelastung und macht eine gute Ausrichtung nahezu unmöglich.
Arbeiten Sie deshalb immer mit einer kontrollierten Ausrichtung der Lagerlinie. In der Werkstatt kann das sehr praktisch erfolgen: Lagereinheiten lose positionieren, Welle einlegen und die Gehäuse sich so „selbst finden“ lassen, dass die Welle spannungsfrei dreht. In kritischen Linien (höhere Drehzahlen, lange Wellen oder mehrere Stützpunkte) ist Laser-Alignment oder Messuhrmessung einfach der schnellste Weg zu einer guten Ausrichtung. Das Ziel ist simpel: Die Welle muss durch beide Lagerzentren laufen können, ohne dass Sie die Gehäuse mit den Schrauben zur Welle hinziehen müssen.
Für die Befestigung werden in der Praxis vor allem metrische Sechskantschrauben der Festigkeitsklasse 8.8 verwendet. 10.9 wird gewählt, wenn die Konstruktion stark vibriert oder höhere Klemmkräfte erforderlich sind, aber das ist kein Automatismus: Zu hohe Klemmkraft auf einem schlechten Fundament löst kein Problem. Verwenden Sie immer passende Unterlegscheiben (besonders bei Gusseisen), damit die Belastung gleichmäßig verteilt wird. Anzugsreihenfolge: schrittweise, damit das Gehäuse nicht schief gezogen wird.
Bei Einsatzlagern mit Gewindestiften oder Exzenterring ist die richtige Wellengröße und eine saubere, unbeschädigte Wellenoberfläche essenziell. Wenn sich Gewindestifte in eine relativ weiche Welle „einprägen“ oder wenn die Welle außerhalb der Toleranz liegt (zu klein/zu glatt), kann Kriechen entstehen: Das Lager bewegt sich dann mikroskopisch auf der Welle. Das verursacht Wärme, Verschleiß an der Welle und oft das bekannte schwarze Pulver rund um die Bohrung. In Anwendungen mit wechselnder Drehrichtung, Stoßbelastungen oder hoher Riemenspannung wird dies besonders schnell sichtbar. In solchen Fällen ist eine formschlüssigere Klemmung (zum Beispiel ein Klemmring- oder Spannhülsenkonzept, je nach Einheitstyp) in der Regel die betriebssicherste Lösung.
Die drei Probleme, die man am häufigsten sieht, sind Wärme, Lockerung und Verunreinigung – aber die Ursache liegt meist eine Ebene tiefer als „schlechtes Lager“.
Wärme ist selten Zufall. Zu straffe Ausrichtung (Welle in Bogenform), „soft foot“ oder zu viel Fett sind die häufigsten Ursachen. Überschmierung wird unterschätzt: Bei höheren Drehzahlen kann zu viel Fett „verquirlt“ werden, wodurch die Temperatur steigt und Dichtungen beschädigt werden. Die Folge ist Fettverlust – und erst danach der eigentliche Lagerausfall. Eine Einheit, die nach dem Nachschmieren wärmer wird als vorher, deutet meist nicht auf „Fettmangel“ hin, sondern auf ein Fett- und Strömungsproblem.
Sich lösende Schrauben und Fretting unter dem Lagergehäuse entstehen meist durch Setzungen und unzureichende Klemmkraft, nicht durch „schlechte Schrauben“. Ein Gehäuse, das auf Passscheiben oder einer etwas weichen Konstruktion steht, kann sich nach den ersten Betriebsstunden setzen. Fehlt dann eine stabile Vorspannung, entstehen Mikrobewegungen, rostfarbenes Pulver und schließlich Ovalität in den Schraubenlöchern oder beschädigte Fußflächen. Genau diese Art von Störung lässt sich nicht durch stärkeres Anziehen lösen, sondern durch Ebenheit, passende Unterlegscheiben und gegebenenfalls mechanische Sicherung.
Verunreinigung und Dichtungsprobleme bilden den dritten großen Themenblock. In staubigen oder nassen Umgebungen scheitert es oft nicht daran, dass das Lager „es nicht kann“, sondern daran, dass die Dichtung nicht zur Realität passt: Hochdruckreinigung, Schlämme, Fasern oder Wasser, das dauerhaft auf der Einheit steht. Hier funktioniert eine Thermoplast-/Edelstahl-Lösung oft überraschend gut, gerade weil es weniger Korrosionsherde rund um Dichtungen und Schmiernippel gibt. Auch hier gilt: Die Schmierung gehört zur Dichtung. Wenn Sie mit Purge-Schmierung arbeiten (altes Fett herausdrücken), muss die Dichtung das aushalten und es muss ein Weg für das Fett geben, abzuleiten, ohne die Dichtung zu beschädigen.
Die Wahl der richtigen Lagereinheit hängt vor allem von der Montageposition, dem verfügbaren Bauraum und davon ab, ob die Lagerposition fest oder verstellbar sein soll. Grundsätzlich gibt es drei häufig verwendete Gruppen: Stehlagereinheiten, Flanschlagereinheiten und Spannlager (Take-up Units).

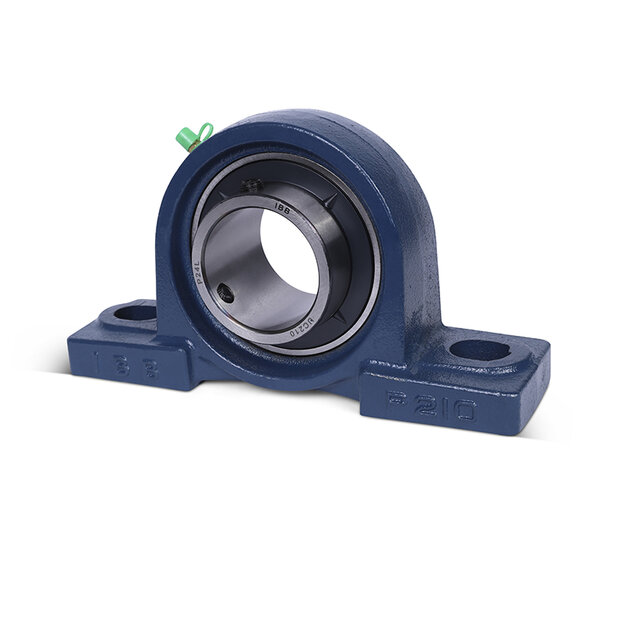

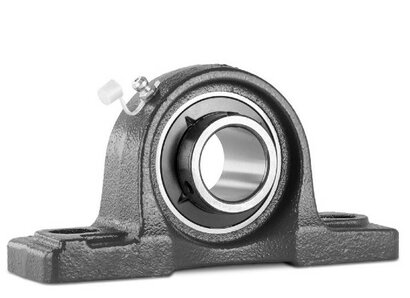

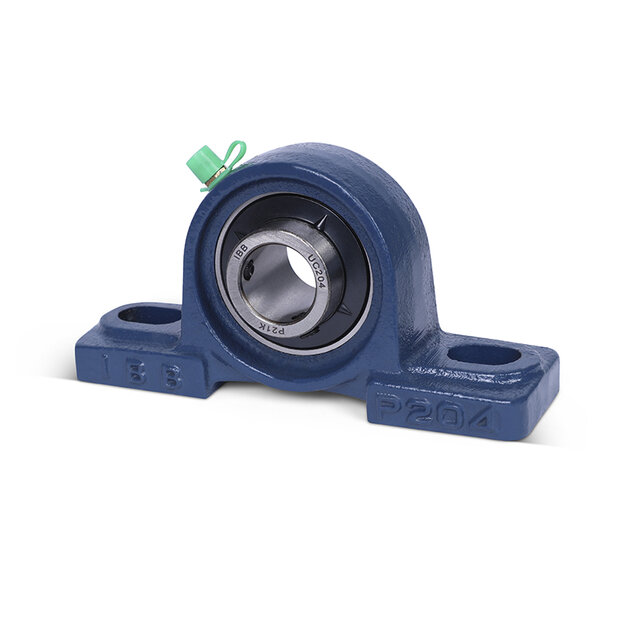

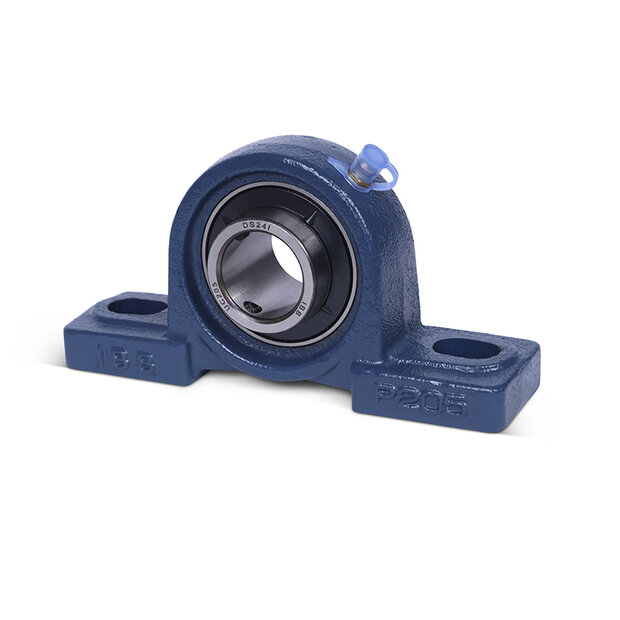

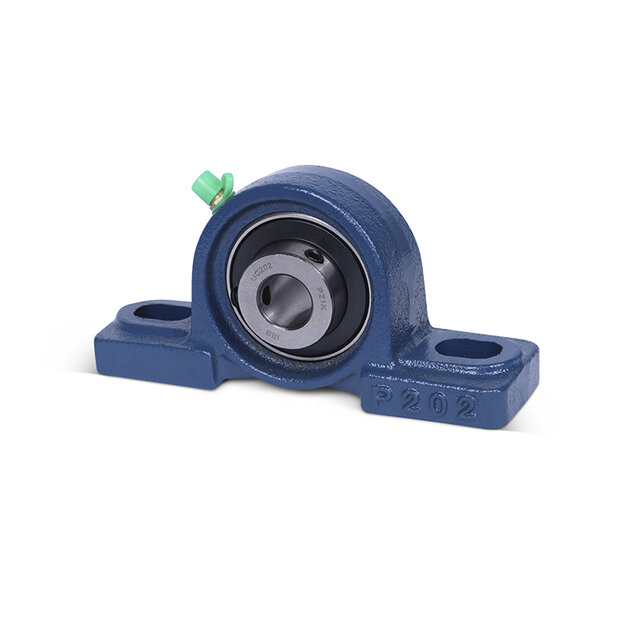

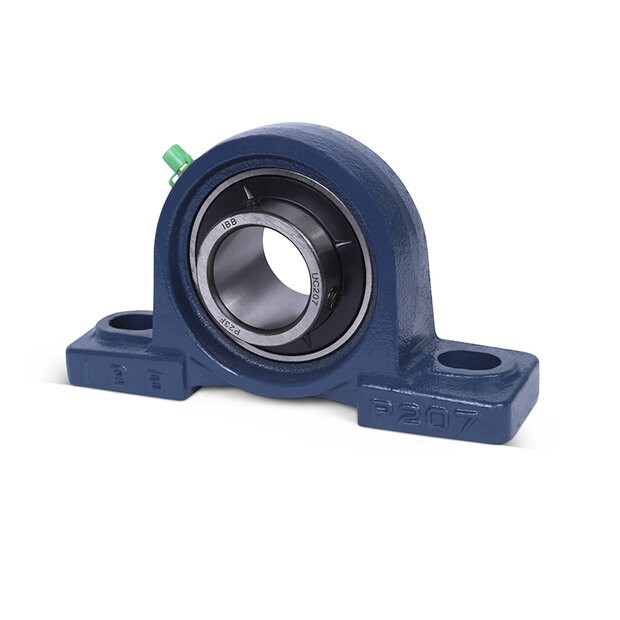

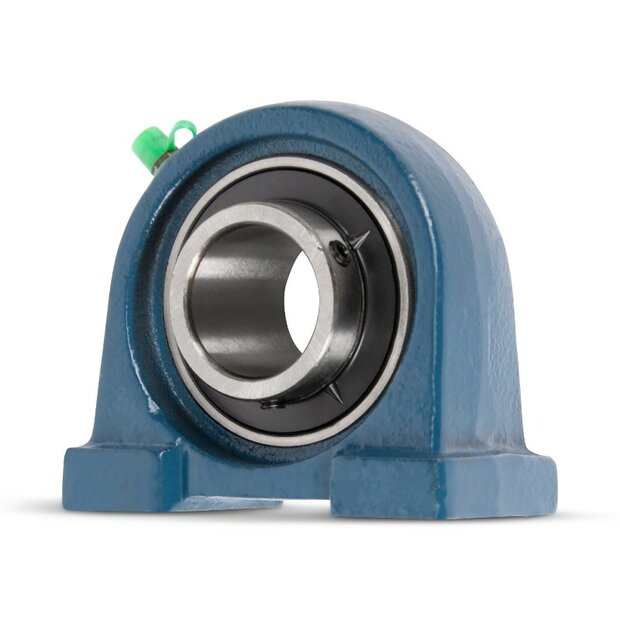

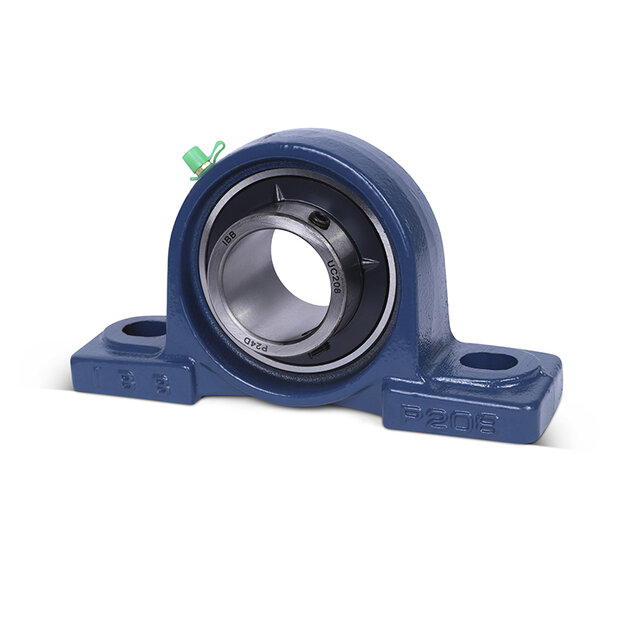

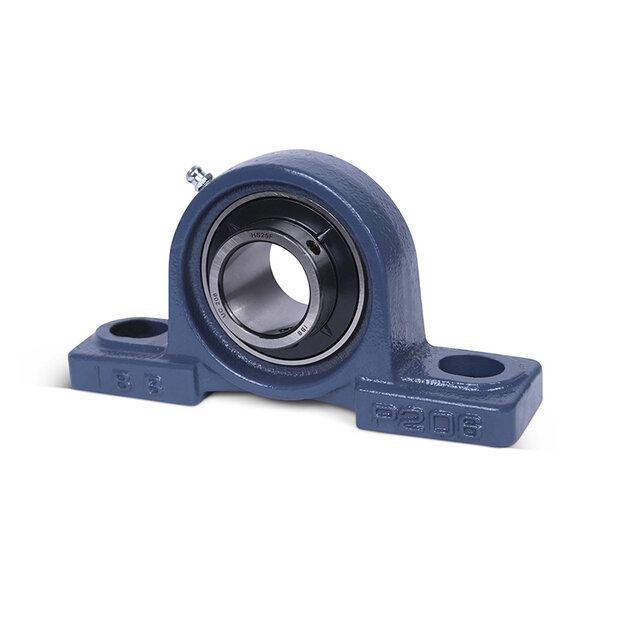

Stehlagereinheiten werden horizontal auf einer ebenen Unterlage montiert (Rahmen, Grundplatte, Konsole), wobei die Welle oberhalb des Gehäuses verläuft. Sie sind oft die universellste Lösung, wenn eine Welle ohne Wandmontage abgestützt werden soll.
Wählen Sie eine Stehlagereinheit, wenn:
die Montage auf einer ebenen Fläche erfolgt (Boden/Rahmen)
die Belastung hauptsächlich radial ist (Kraft senkrecht zur Welle)
Sie eine robuste, einfach zu montierende Einheit suchen

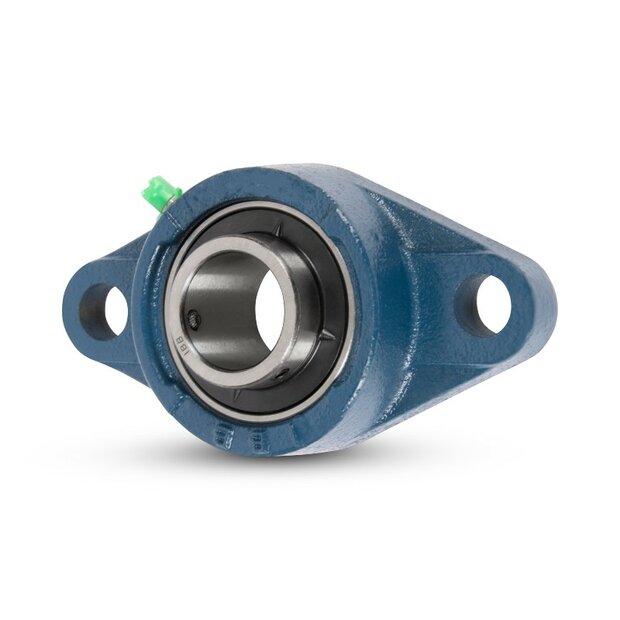

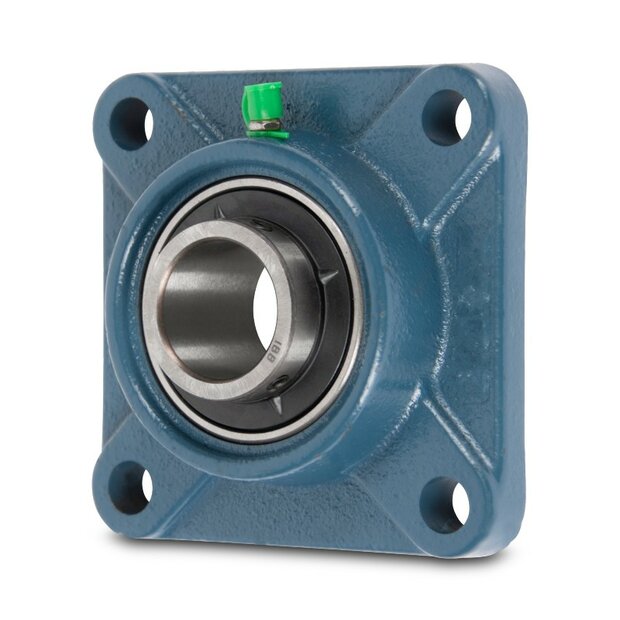

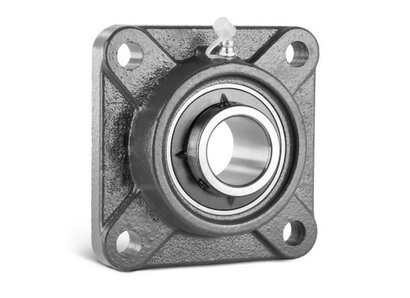

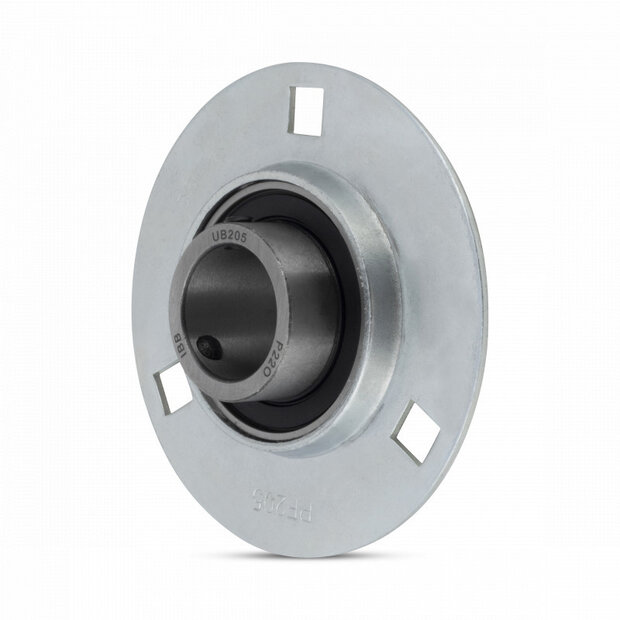

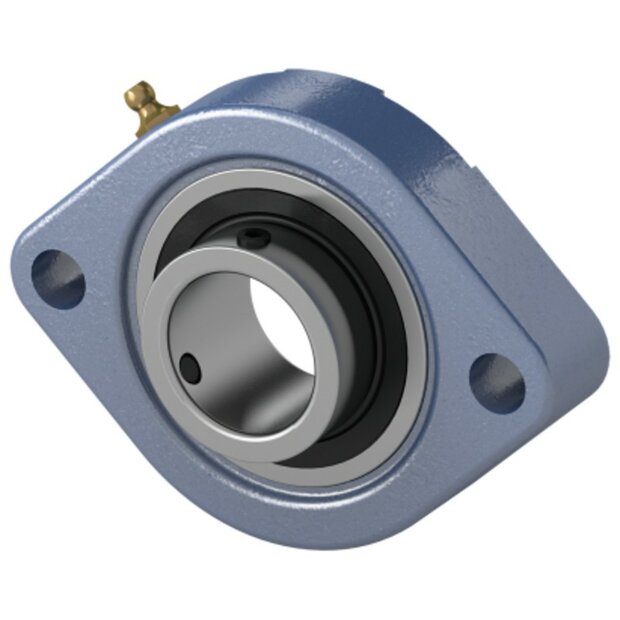

Flanschlagereinheiten werden zur frontalen Montage an einer Wand, Platte oder einem Maschinenrahmen verwendet. Die Welle läuft durch das Gehäuse, und die radialen Kräfte werden über die Schraubverbindung in die Konstruktion eingeleitet.
Wählen Sie eine Flanschlagereinheit, wenn:
Sie eine Montage senkrecht an einer Wand/Platte benötigen
Sie eine kompakte Einbautiefe wünschen (kein „Fuß“ auf dem Boden)
das Lochbild bzw. der Ausschnitt Ihrer Konstruktion maßgeblich ist (Form und Schraubenlöcher)

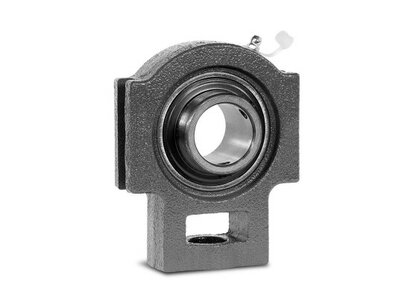

Spannlager sind Lagereinheiten, bei denen sich die Lagerposition gezielt verstellen lässt. Sie werden verwendet, um eine Welle oder Rolle zu positionieren und auszurichten oder um eine kleine Verstellung zur Korrektur von Spiel in der Konstruktion zu nutzen.
Wählen Sie Spannlager, wenn:
Sie die Welle/Rolle verstellbar ausrichten möchten
Sie Toleranzen oder Montageabweichungen schnell korrigieren möchten, ohne Passscheiben oder aufwendige Einstellmechanismen
Ihre Anwendung Verstellbarkeit erfordert (z. B. Rollenbahnen, Fördersysteme, Führungen)
Die Art und Weise, wie sich der Einsatz auf der Welle festklemmt, beeinflusst Lebensdauer und Zuverlässigkeit.

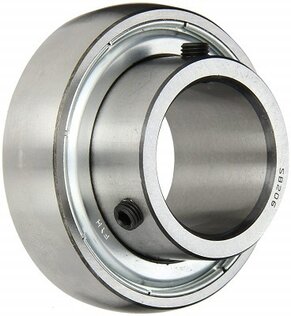

Gewindestifte sind schnell und universell, ideal für Standarddrehzahlen und -belastungen. Exzentrischer Klemmring verhindert Mikroschlupf bei wechselnden Belastungen und ist robust bei vielen 1:1-Ersatzfällen. Konische Spannhülse (Adapter) sorgt für eine zentrische, starke Klemmung und eignet sich für höhere Drehzahlen und dynamische Anwendungen.
Stimmen Sie die Klemmmethode auf das Wellenmaterial und die Wellentoleranz ab; eine zu weiche Welle in Kombination mit zu hohen Anzugsmomenten kann beschädigt werden, während zu geringe Momente Schlupf verursachen können.
