Alles über das Lagerluft

Lagerspiel ist das freie Spiel im Inneren eines Kugellager – also der Weg, über den sich ein Lagerring relativ zum anderen Ring bewegen kann. Anders ausgedrückt: Es ist der „Freiraum“ zwischen den Kugeln sowie dem Innen- und Außenring, wenn das Lager unbelastet ist. Obwohl dieses Spiel nur wenige Mikrometer beträgt, ist es für die Funktion des Lagers von großer Bedeutung. Die Größe des internen Spiels hat direkten Einfluss auf die Lebensdauer, den Rollwiderstand, Vibrationen und die Wärmeentwicklung des Lagers. In der Praxis wird häufig das C3-Spiel als Standard gewählt. Andere Spielklassen können jedoch – wenn sie falsch gewählt werden – durchaus zu vorzeitigem Lagerausfall oder zu Ineffizienz führen.

Warum gibt es Spiel in einem Lager?

Spiel in einem Lager ist notwendig, um Schäden, übermäßige Reibung und vorzeitigen Ausfall zu vermeiden. Ohne ausreichendes Spiel kann das Lager im Betrieb zu stramm sitzen. Wie viel Spiel erforderlich ist, hängt von der jeweiligen Anwendung ab. Die nachstehenden Faktoren führen dazu, dass sich das ursprüngliche Spiel im Betrieb verändert, und müssen daher bei der Auswahl und Montage des Lagers berücksichtigt werden.

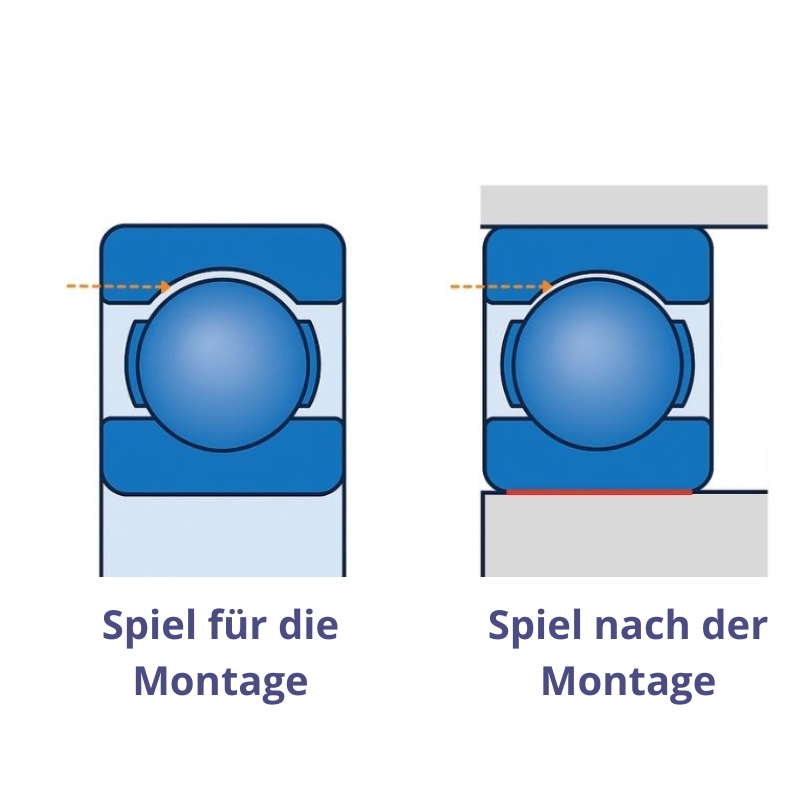

• Passungen und Belastung: Bei der Montage wird ein Lager in der Regel auf die Welle aufgepresst oder mit einer ISO-Passung stramm in ein Gehäuse eingesetzt. Dadurch dehnt sich der Innenring auf der Welle leicht aus oder der Außenring zieht sich im Gehäusebohrung leicht zusammen, wodurch das tatsächliche Spiel kleiner wird. Als Faustregel gilt, dass bei einer Presspassung etwa 70 bis 80 % des radialen Spiels verloren gehen. Je strammer die Passung, desto größer dieser Verlust. Dabei spielt auch das Material eine Rolle: Aluminium dehnt sich beispielsweise stärker aus als Stahl. Dünnwandige Gehäuse oder hohle Wellen können sich verformen und dadurch eine abweichende Passung verursachen. Auch Vibrationen und Belastungen können die Funktion und Stabilität des Lagers negativ beeinflussen. Deshalb ist ein größeres Anfangsspiel wie C3 oft die sichere und breit einsetzbare Wahl.
• Temperatur: Wärme hat einen großen Einfluss auf das Lagerspiel. Der Innenring eines schnell drehenden Elektromotors wird zum Beispiel wärmer als der Außenring und dehnt sich dadurch stärker aus. Das verringert das Spiel. Bei höheren Betriebstemperaturen muss daher ein zusätzliches Spiel im kalten Zustand berücksichtigt werden, damit das Lager bei Betriebstemperatur nicht spielfrei oder zu stramm läuft.
• Kalte Umgebung: Umgekehrt kann in kalten Umgebungen ein Lager mit geringerem Spiel vorteilhaft sein, da das Spiel im Betrieb sonst zu groß bleiben würde.

Folgen von zu großem oder zu kleinem Spiel:

Ein zu geringes Lagerspiel, zum Beispiel durch eine falsche Passung oder eine zu kleine C-Klasse, führt zu zu viel Reibung: Das Lager erwärmt sich stark und kann festlaufen, weil praktisch kein Raum mehr vorhanden ist, damit sich die Kugeln reibungslos drehen können. Auch zu großes Spiel ist unerwünscht: Die Kugeln haben dann zu viel Bewegungsfreiheit, was zu Vibrationen, „Schlupf“ oder Stoßbelastungen führen kann. Das Lager läuft zwar nicht fest, kann jedoch einen Slip-Stick-Effekt zeigen und schließlich flache Stellen auf den Kugeln oder Laufbahnen entwickeln. Beide Situationen verkürzen die Lebensdauer erheblich.

Welche Lagerspielklassen gibt es?

Um das richtige interne Spiel für jede Anwendung sicherzustellen, gibt es standardisierte Spielklassen. ISO 5753 definiert fünf Klassen für das radiale Lagerspiel. Hersteller wie SKF kennzeichnen diese mit einem C-Code hinter der Lagerbezeichnung. Die Codes sind: C2, CN (oder C0), C3, C4, C5. Ein Lager ohne angegebenen C-Code auf der Verpackung hat Standardspiel (CN oder C0), was für „normales“ Spiel steht. Lager mit einer anderen C-Klasse weichen von diesem Standardbereich ab und werden bei speziellen Anwendungen eingesetzt, etwa bei hohen Temperaturen, schweren Belastungen oder lockeren Passungen.

• C2: Weniger internes Spiel als normal (kleiner als CN). Wird eingesetzt, wenn sehr wenig Spiel gewünscht ist, zum Beispiel bei sehr präzisen Anwendungen oder sehr kalten Umgebungen.
• CN: Normales Spiel. Dies ist der Standard für die meisten Anwendungen mit Schiebepassungen und Raumtemperaturen.
• C3: Größeres Spiel als normal. Diese Klasse gilt als Standard für Lager, die sich im Betrieb durch Rotation erwärmen oder mit Presspassung montiert werden, sodass während des Einsatzes ausreichend Spiel vorhanden bleibt.
• C4: Zusätzlich vergrößertes Spiel, größer als C3. Wird in Sonderfällen eingesetzt, in denen noch mehr Spiel erforderlich ist, etwa bei hohen Temperaturen oder starker Stoßbelastung.
• C5: Sehr großes Spiel (größer als C4). Wird nur in Ausnahmefällen verwendet, zum Beispiel bei extremer thermischer Ausdehnung oder besonderen Maschinenanforderungen.

Was ist der Unterschied zwischen radialem und axialem Lagerspiel?

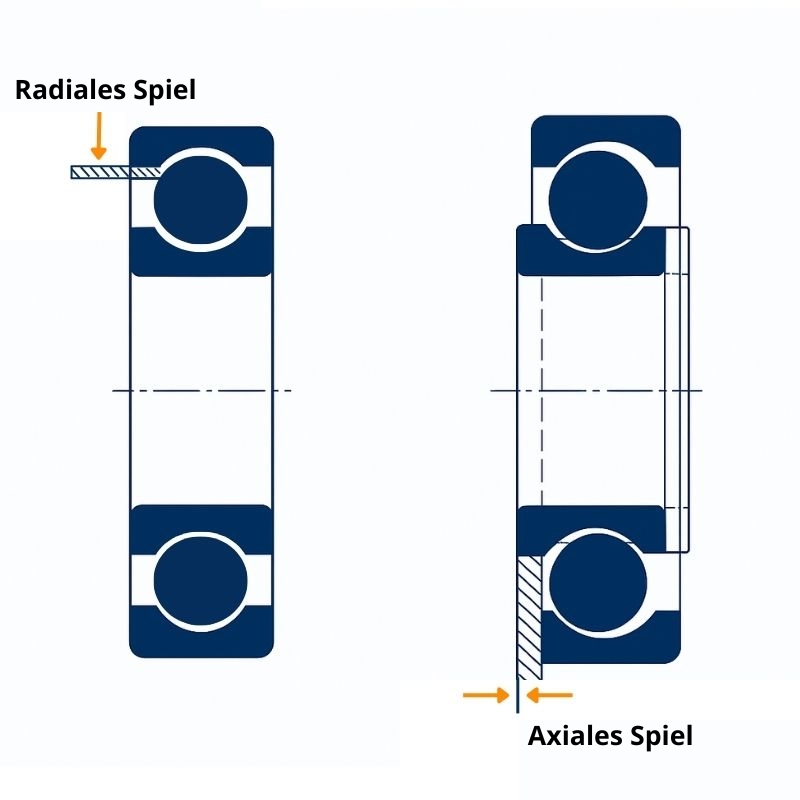

Radiales Lagerspiel bezeichnet das Spiel, das senkrecht zur Lagerachse gemessen wird, also die Bewegungsfreiheit in radialer Richtung. Axiales Lagerspiel ist das Spiel in Längsrichtung der Achse, also die geringe Beweglichkeit, bei der sich der Innenring relativ zum Außenring entlang der Achse verschieben kann. Bei Kugellagern ist das axiale Spiel in der Regel deutlich größer als das radiale Spiel – oft um den Faktor 10 oder mehr, da eine kleine radiale Verschiebung geometrisch zu einer größeren axialen Verschiebung führt. In der Praxis ist mit „internem Lagerspiel“ meist das radiale Spiel gemeint, sofern nicht ausdrücklich etwas anderes angegeben ist.

Wann sollten C3-Lager verwendet werden?

Sie wählen ein größeres oder kleineres Lagerspiel, wenn die Einsatzbedingungen dies erfordern.

Einige Hinweise, wann C3 (oder höher) sinnvoll ist:

1. Hohe Betriebstemperaturen – zum Beispiel in einem Motor oder einer Pumpe, die warm wird. Ein C3-Lager funktioniert hier gut, weil die Verringerung des Spiels durch Wärmeausdehnung ausgeglichen wird.
2. Stramme Passungen – wenn der Innenring auf die Welle aufgepresst ist oder der Außenring in ein Gehäuse eingepresst wurde, verliert das Lager bei der Montage einen großen Teil seines Spiels; ein größeres Anfangsspiel ist dann sinnvoll.
3. Hohe Drehzahlen – mehr Spiel kann erforderlich sein, um Wärmeentwicklung und zentrifugale Ausdehnung bei sehr schnell laufenden Maschinen auszugleichen.
4. Schwere oder stoßartige Belastungen – zusätzliches Spiel kann helfen, vorübergehende Durchbiegungen oder Ausrichtungsfehler aufzufangen, ohne dass das Lager sofort festläuft.

Kurz gesagt: In allen Situationen, in denen ein normales Lager im Betrieb möglicherweise zu stramm wird, ist C3 (oder noch größer) die sichere Wahl, um einen ruhigen Lauf zu gewährleisten. Darüber hinaus ist C3 in der Praxis nahezu immer einsetzbar und wird in vielen industriellen Anwendungen sogar als Standard verwendet. Es bietet eine Sicherheitsreserve und verhindert Probleme bei unterschiedlichsten Einsatzbedingungen.

Was passiert, wenn ein Lager zu viel oder zu wenig Spiel hat?

Sowohl ein zu großes als auch ein zu kleines internes Spiel kann problematisch sein. Bei zu wenig Spiel – oder schlimmer noch: ganz ohne Spiel – entsteht faktisch eine ungewollte Vorspannung. Das führt zu hoher Reibung, schneller Wärmeentwicklung und kann dazu führen, dass das Lager schwergängig wird oder sogar blockiert. Die Laufbahnen und Kugeln stehen dann dauerhaft unter hoher Belastung, was den Verschleiß beschleunigt und die Ausfallwahrscheinlichkeit erhöht. Bei zu viel Spiel beginnen die Kugeln zu klappern und sich unruhig zu bewegen. Dann tragen nur noch wenige Kugeln die Hauptlast, was zu erhöhten Spannungen und möglicher vorzeitiger Ermüdung führt. Außerdem können die Kugeln statt zu rollen ins Gleiten geraten, insbesondere bei geringer Belastung, wodurch Flat Spots (Abflachungen) auf den Kugeln oder Laufbahnen entstehen können. Zusätzlich verursacht ein zu großes Lagerspiel häufig mehr Vibrationen und Geräusche im Betrieb. In beiden Fällen – zu stramm oder zu locker – verringert sich die Lebensdauer des Lagers. Deshalb ist es wichtig, die passende Spielklasse für die zu erwartenden Betriebsbedingungen zu wählen, damit das Lager im Betrieb nahezu spielfrei läuft, ohne dass schädliche Spannungen entstehen.
