Rillenkugellager, auch Nutkugellager genannt, sind weltweit die am häufigsten eingesetzte Lagerart. Sie wurden entwickelt, um die Reibung zwischen zwei beweglichen Komponenten so gering wie möglich zu halten. Dies gilt sowohl für eine rotierende Welle mit feststehendem Gehäuse als auch für eine feststehende Welle mit rotierendem Gehäuse. Innenring und Außenring besitzen beide eine präzise bearbeitete, halbrunde Rille. Diese Rillen bilden zusammen eine Laufbahn, in die die Stahlkugeln exakt passen. Wenn sich der Innenring gegenüber dem Außenring dreht, rollen die Kugeln durch diese Rillen, anstatt zu gleiten. Das Rollen statt Gleiten reduziert die Reibung erheblich, sodass im Vergleich zu Gleitlagern weniger Wärmeentwicklung und Verschleiß auftreten. Zwischen den Kugeln befindet sich ein Käfig, der verhindert, dass die Kugeln einander berühren. Dies sorgt für eine gleichmäßige Verteilung der Kugeln und hält die Rotation bei niedrigen und hohen Drehzahlen ruhig. Die Kugeln übertragen die Belastung punktförmig zwischen den Ringen, wodurch radiale Kräfte effizient aufgenommen werden. Durch die tiefe Form der Laufbahnen können die Kugeln außerdem etwa 20 % axiale Belastung aufnehmen, ohne dass das Lager klemmt oder übermäßig verschleißt.
Ein Rillenkugellager besteht aus:
Innenring: sitzt fest auf der Welle und bildet die innere Laufbahn für die Kugeln.
Außenring: wird in die Gehäusepassung eingesetzt und bildet die äußere Laufbahn.
Kugeln: meist aus gehärtetem Chromstahl oder rostfreiem Stahl, die frei zwischen den Ringen rollen.
Käfigkonstruktion: hält die Kugeln gleichmäßig verteilt und verhindert den Kontakt der Kugeln untereinander.
Dichtungen: schützen das Lager vor Staub, Feuchtigkeit und Schmutz und halten das Schmierfett im Lager.
Rillenkugellager sind in verschiedenen Ausführungen erhältlich, abgestimmt auf spezifische Anwendungen und Bedingungen. So gibt es Edelstahl-Lager für korrosionsanfällige Umgebungen, Miniaturlager für Präzisionsanwendungen und größere Serien (wie die 6200-, 6300- und 6400-Serie) für höhere Belastungen. Darüber hinaus gibt es Varianten mit abweichender interner Lagerluft (wie C3 oder C4) für Situationen mit hohen Temperaturen oder straffen Presspassungen. Bei den Dichtungen kann zwischen offenen Lagern (ohne Dichtung), ZZ-Lagern mit Metallschildern oder 2RS-Lagern mit Gummidichtungen gewählt werden. Es gibt sogar Ausführungen mit Flansch, speziellen Fettfüllungen oder extra robusten Dichtungen, zum Beispiel für Anwendungen in der Landwirtschaft und im Transportwesen.
Ein Rillenkugellager ist mit verschiedenen Dichtungsarten erhältlich. Die gängigsten Varianten sind die 2RS-Ausführung mit beidseitiger Gummidichtung und die ZZ-Ausführung mit Metallschildern auf beiden Seiten. Es ist auch möglich, eine einseitige Dichtung zu wählen, zum Beispiel RS oder Z, sodass auf einer Seite nachgeschmiert werden kann.

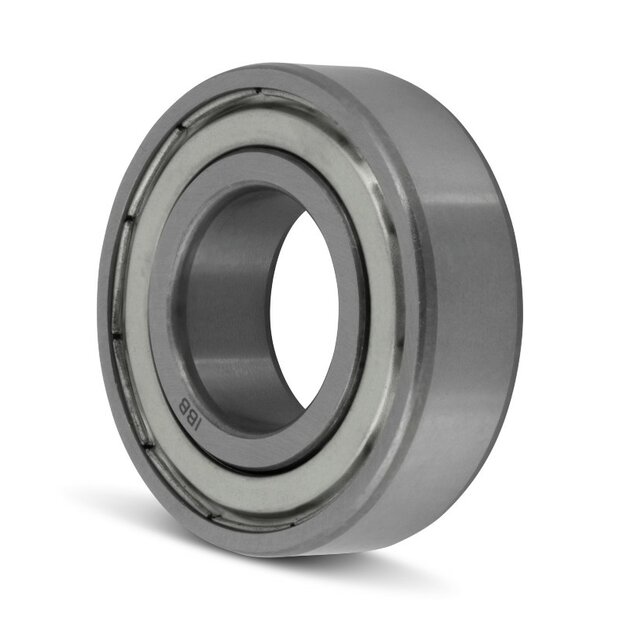

ZZ-Dichtung (mit Metallschildern) Bietet Schutz gegen groben Schmutz und Staub, ist jedoch nicht flüssigkeitsdicht. Die Metallschilder bieten weniger Schutz als eine 2RS-Dichtung, verursachen aber etwas weniger Reibung. ZZ-Lager sind ideal für Situationen mit geringer Verschmutzung.

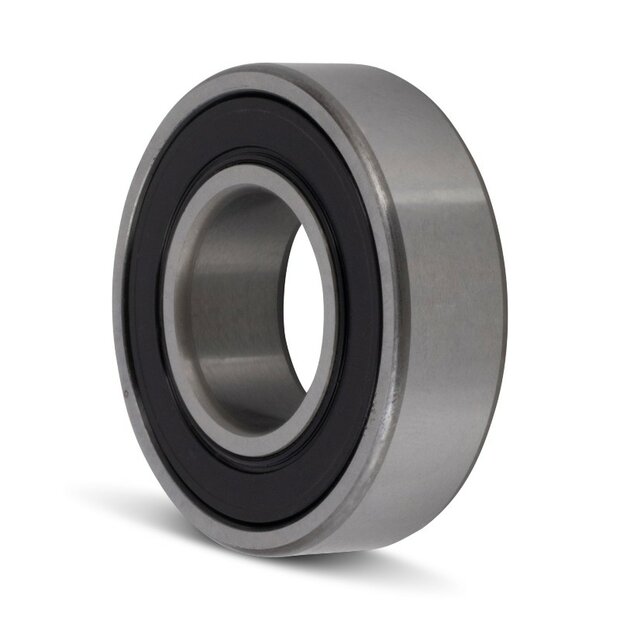

2RS-Dichtung (mit Gummidichtungen) Vollständig geschlossene Lager, fettgefüllt und wartungsfrei. Die Gummidichtungen halten Staub, Feuchtigkeit und Dämpfe fern. Aufgrund des höheren Dichtungsgrads entsteht etwas mehr Reibung, dafür ist die Zuverlässigkeit unter schmutzigen oder nassen Bedingungen höher.
Offene Lager Geeignet für saubere Umgebungen oder Systeme mit externer Schmierung. Sie haben den geringsten Reibungswiderstand und können bei extrem hohen Drehzahlen eingesetzt werden.
Für spezielle Anwendungen gibt es besondere Dichtungslösungen. In der Landwirtschaft, wo grober Schmutz häufig vorkommt, werden oft besonders robuste Dichtungen eingesetzt. Ein weiteres Beispiel sind Nilos-Ringe; dabei handelt es sich um Labyrinthdichtungen, die auf einer Seite des Lagers montiert werden und zusätzlichen Schutz bieten. Auch Wellendichtringe können verwendet werden, um Öl und Fett im System zu halten und gleichzeitig Schmutz fernzuhalten.
Die interne Lagerspiel ist der freie Raum zwischen Kugeln und Laufbahnen, wenn das Lager unbelastet ist. Dieser Raum ist entscheidend für einen ruhigen Lauf und eine lange Lebensdauer.
C2 – Geringere Lagerluft als normal. Geeignet für Präzisionsanwendungen oder kalte Umgebungen, in denen kaum thermische Ausdehnung auftritt.
CN (C0) – Normale Lagerluft. Standardwahl für die meisten Anwendungen ohne straffe Presspassungen oder hohe Temperaturen.
C3 – Größere Lagerluft als normal. Ideal bei Presspassungen, höheren Drehzahlen oder wenn Wärmeentwicklung während des Betriebs die Lagerluft verringert.
C4 – Extra große Lagerluft, verwendet bei extremen Temperaturen oder hohen Stoßbelastungen.
In der Praxis wird C3 am häufigsten eingesetzt, da diese Lagerluft Spielraum für unterschiedliche Bedingungen bietet und so vorzeitigem Verschleiß vorbeugt. Die richtige Wahl verhindert sowohl übermäßige Reibung (bei zu geringer Lagerluft) als auch Vibrationen oder unruhigen Lauf (bei zu großer Lagerluft).

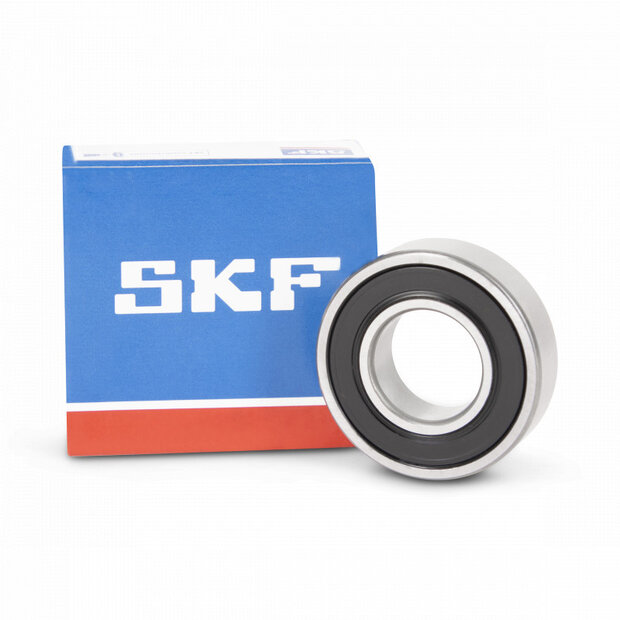

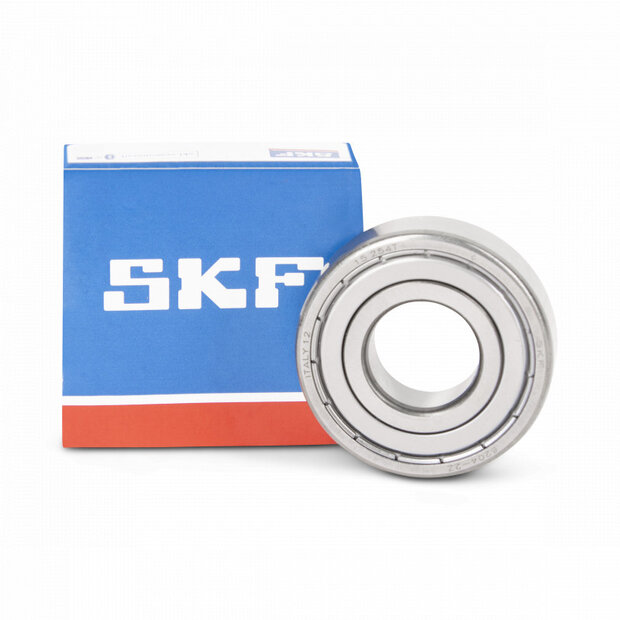

Auf dem Lagermarkt gibt es ein breites Spektrum an Marken, das von Premium-A-Marken bis hin zu zuverlässigen preisgünstigen Alternativen reicht. Wir führen bewusst ein ausgewogenes Sortiment, damit Sie immer die Wahl haben, was am besten zu Ihrer Anwendung passt. A-Marken wie SKF, FAG und NSK sind für ihre hohe Präzision, gleichbleibende Leistung und lange Lebensdauer bekannt. Sie werden häufig in kritischen Anwendungen eingesetzt, bei denen Stillstand sofort hohe Kosten verursacht, hohe Drehzahlen unter schwerer Belastung erreicht werden oder das Lager nur schwer auszutauschen ist. Dank ihrer fortschrittlichen Fertigungstechniken und strengen Qualitätskontrollen bieten diese Marken maximale Zuverlässigkeit.
Auf der anderen Seite bietet unsere Hausmarke IBB eine attraktive Alternative. Diese Lager stammen aus Asien, werden jedoch unter strengen Qualitätsstandards gefertigt. Sie eignen sich für weniger kritische Anwendungen wie Förderbänder, Landmaschinen und Standard-Wartungsprojekte. IBB-Lager kombinieren solide Leistung mit einem günstigen Preis und sind daher eine kosteneffiziente Wahl für alle, die Zuverlässigkeit suchen, ohne in eine A-Marke investieren zu müssen.
Wir sind überzeugt, dass es ein gesundes Gleichgewicht zwischen der Qualität des Lagers und den Anforderungen der Anwendung geben sollte. In der Praxis sehen wir oft, dass direkte Kosten eingespart werden können, indem eine Überdimensionierung vermieden wird. Ein Beispiel: In einer landwirtschaftlichen Anwendung kann ein Premium-Lager etwa anderthalb Saisons halten, während ein wirtschaftliches Lager eine Saison hält, aber dreimal günstiger ist. In einem solchen Fall ist es wirtschaftlich sinnvoller, das günstigere Lager jährlich zu ersetzen. Das spart nicht nur direkte Materialkosten, sondern verhindert auch Stillstand mitten in der Saison. Die Wahl einer Marke hängt von Faktoren wie der Kritikalität der Anwendung, der gewünschten Lebensdauer, dem verfügbaren Budget und eventuellen OEM-Vorgaben ab. In der Praxis sehen wir häufig, dass Anwender nach einer Testphase von einer Premiummarke auf eine wirtschaftliche Alternative umsteigen, wenn sich zeigt, dass die Leistung für ihre Anwendung gleichwertig ist. Da wir sowohl A-Marken als auch IBB führen, können Sie für jedes Projekt oder jede Maschine die optimale Marke auswählen.
