Suchen Sie das richtige Kugellager für Ihre Anwendung? Bei Interlager finden Sie ein umfangreiches Sortiment in allen gängigen Größen, Lagerluftklassen und Materialien. Ob Sie ein Standard-Rillenkugellager für eine Maschine oder eine Edelstahlvariante für die Lebensmittelindustrie benötigen – wir haben immer eine passende Lösung auf Lager. Dank unseres großen Lagerbestands und unserer langjährigen Erfahrung können wir schnell liefern und sowohl bei einfachen als auch bei komplexen Anwendungen beraten. Bei Interlager finden Sie ein vollständiges Sortiment an Kugellagern, das genau auf Ihre Anwendung abgestimmt ist. Die technische Abteilung bietet direkte Unterstützung über info@interlager.de oder +31 (0)26 383 5988 während der Bürozeiten.
Kugellager sind eine Art von Lager, das aus zwei Ringen (einem Innenring und einem Außenring) mit dazwischenliegenden Kugeln besteht. Diese Kugeln rollen in einer Laufbahn und sorgen dafür, dass die Reibung zwischen beweglichen Teilen auf ein Minimum reduziert wird. Das wichtigste Merkmal eines Kugellagers ist die Verwendung von Kugeln als Wälzkörper. Kugellager eignen sich hervorragend zur Aufnahme radialer Belastungen (senkrecht zur Welle) und können in einigen Ausführungen auch axiale Belastungen (entlang der Welle) oder sogar eine Kombination aus beiden aufnehmen. Dank ihres einfachen Designs, ihres leisen Laufs, ihrer hohen Drehzahlen und ihrer relativ hohen Tragfähigkeit sind Kugellager die am häufigsten verwendeten Lager in Maschinen, Fahrzeugen und zahlreichen technischen Anwendungen.
Es ist wichtig, Kugellager von anderen Lagertypen zu unterscheiden:
Wälzlager verwenden Rollen anstelle von Kugeln, wodurch sie besser für höhere radiale Belastungen geeignet sind, jedoch weniger für hohe Drehzahlen.
Nadellager sind eine Unterart der Wälzlager mit besonders dünnen, langen Rollen (Nadeln), die ideal bei begrenztem Bauraum und hoher Belastung sind.

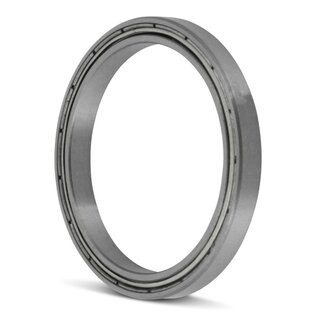

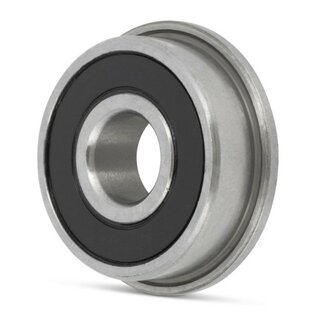

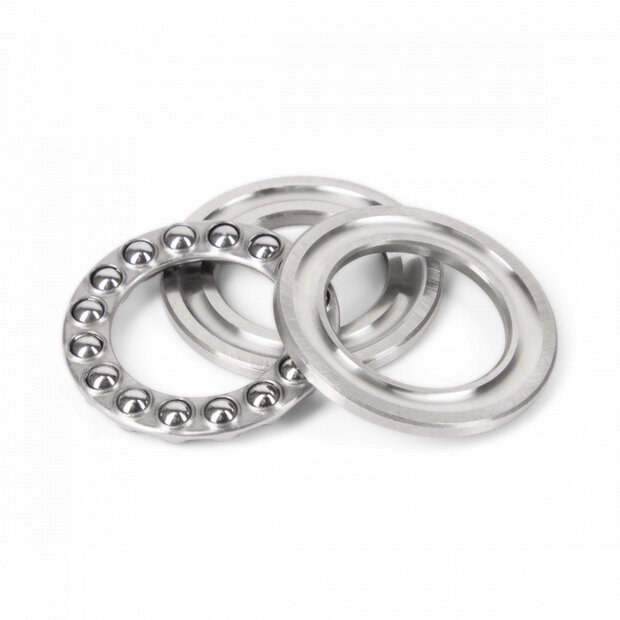

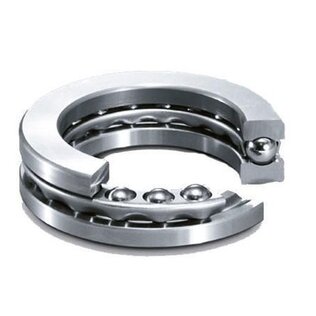

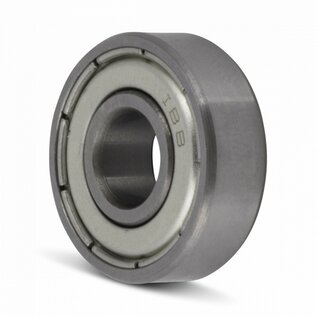

Rillenkugellager sind aufgrund ihres einfachen Designs, ihres leisen Laufs, ihrer hohen Drehzahlen und ihrer relativ hohen Tragfähigkeit die am häufigsten verwendeten Lager. Es gibt jedoch auch andere Arten von Kugellagern, die in bestimmten Situationen gut funktionieren. So wird ein Flanschkugellager häufig eingesetzt, wenn axiale Verschiebungen verhindert werden müssen und eine einfache, stabile Befestigung gewünscht ist, beispielsweise in Gehäusen ohne zusätzliche Sicherung. Miniaturkugellager und Dünnringlager haben trotz ihrer geringen Tragfähigkeit eine hohe Grenzdrehzahl und sind ideal für kompakte Anwendungen wie Präzisionsinstrumente oder kleine Elektromotoren. Pendelkugellager bieten eine zuverlässige Lösung für Fluchtungsfehler zwischen Welle und Gehäuse, die häufig durch Verformung oder Durchbiegung in Landmaschinen und Förderanlagen entstehen. Axialkugellager sind speziell für die Aufnahme axialer Belastungen ausgelegt und werden häufig in Anwendungen wie Drehtischen, vertikalen Wellen oder Autositzen eingesetzt. Sie sind nicht für radiale Kräfte geeignet, bieten jedoch eine kompakte und zuverlässige Lösung bei hohen axialen Belastungen.
Die Auswahl eines geeigneten Kugellagers kann auf zwei Arten erfolgen: theoretisch auf Basis von Belastungs- und Betriebsdaten oder praktisch anhand bekannter Parameter wie Abmessungen, Lagerluft und geschätzten Anwendungsanforderungen.
Bei einem theoretischen Ansatz bilden die Belastungsdaten die Grundlage für eine fundierte Auswahl. Diese Daten geben Aufschluss über die Kräfte und Bedingungen, denen das Lager während des Betriebs ausgesetzt ist. Wichtige Parameter sind unter anderem:
Auch Umgebungsfaktoren beeinflussen die Lagerwahl. Dazu zählen Temperatur, Feuchtigkeit, Staub oder chemische Einflüsse; sie bestimmen mit, welche Dichtungsart und welches Material geeignet sind. Schließlich ist auch der verfügbare Bauraum ein entscheidender Faktor für Abmessungen und Konstruktion.

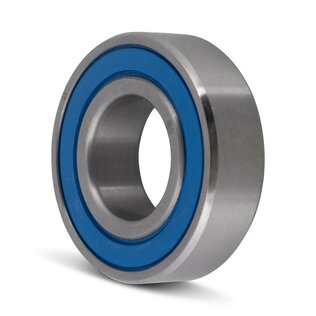

Bei einem praktischen Ansatz wird meist zunächst auf bekannte Daten wie Bohrung, Außendurchmesser, Breite und gewünschte Lagerluft geachtet. Auf dieser Grundlage wird innerhalb der gängigen Serien ein geeignetes Lager ausgewählt. Auch hier spielen Umgebungsfaktoren eine wichtige Rolle. Temperatur, Feuchtigkeit, Staub und chemische Einflüsse sind entscheidend für die Wahl der richtigen Dichtungsart und des Materials. In feuchten oder aggressiven Umgebungen, beispielsweise bei Kontakt mit Wasser oder Reinigungsmitteln, sind Edelstahl-Kugellager aufgrund ihrer Korrosionsbeständigkeit häufig die bessere Wahl. Zudem bestimmt der verfügbare Bauraum die endgültigen Abmessungen und den Lagertyp.
Bei der Auswahl eines Kugellagers ist die Dichtung ein wichtiger Bestandteil. Sie bestimmt, wie gut das Lager vor Schmutz, Staub und Feuchtigkeit geschützt ist und ob (und wie oft) es geschmiert werden muss. In der Praxis hängt die richtige Wahl vor allem von der Umgebung, der Wartungsstrategie und der gewünschten Drehzahl ab.
Offene Lager haben keine Dichtungen oder Abdeckungen an den Seiten. Dadurch sind die Kugeln vollständig sichtbar und direkt zugänglich für die Schmierung. Dieser Lagertyp wird häufig in Maschinen mit Zentralschmierung oder Ölbad eingesetzt. Das Fehlen von Dichtungen bedeutet auch keinen zusätzlichen Widerstand, wodurch offene Lager für hohe Drehzahlen geeignet sind. Der Nachteil ist, dass sie anfällig für Schmutz und Feuchtigkeit sind und daher nur in sauberen, kontrollierten Umgebungen gut funktionieren.
ZZ-Lager sind auf beiden Seiten mit dünnen Metallschildern versehen. Diese schützen das Lager vor grobem Schmutz, Staub oder Spänen, sind jedoch nicht vollständig dicht. Sie lassen einen kleinen Spalt frei, wodurch nur minimale Reibung entsteht. Dadurch sind ZZ-Lager auch für höhere Drehzahlen geeignet, ohne die vollständige Offenheit eines offenen Lagers. Sie werden häufig in Motoren, Förderanlagen und Ventilatoren in trockenen Umgebungen eingesetzt. Die Schmierung erfolgt werkseitig; das Fett bleibt im Lager, solange die Abdeckung intakt ist, eine Nachschmierung ist jedoch nicht möglich.

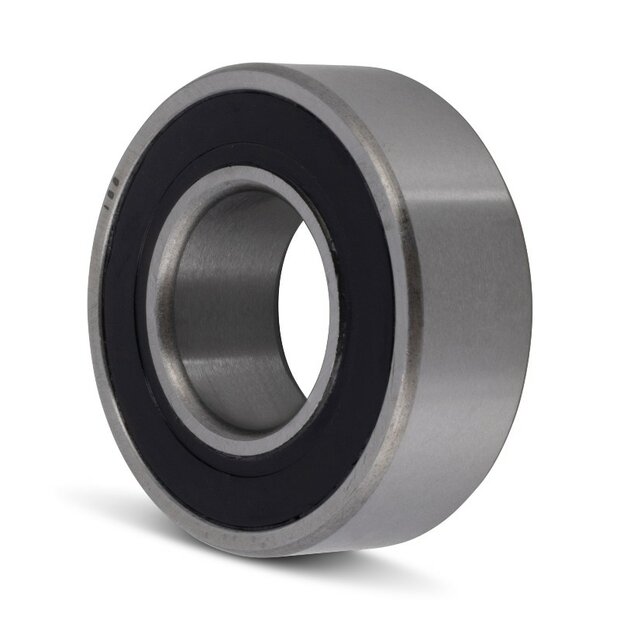

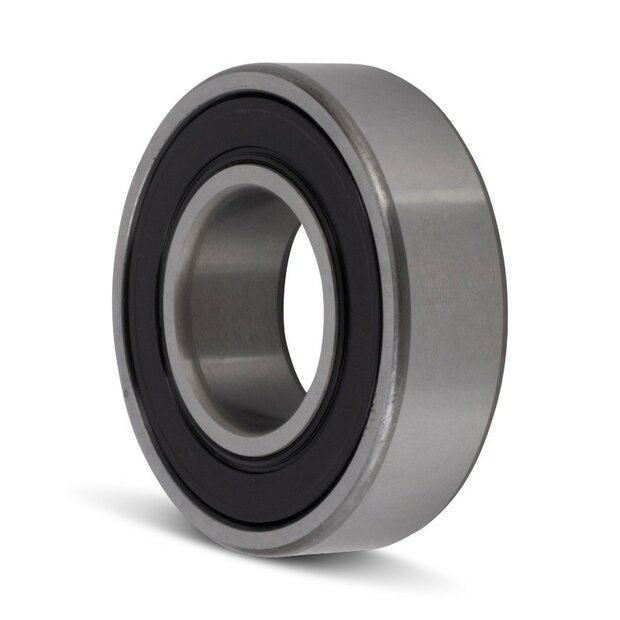

2RS-Lager sind mit Gummidichtungen ausgestattet, die am Innenring anliegen. Diese Dichtungen halten Schmutz, Staub und Feuchtigkeit deutlich besser fern als Metallschilde. Daher sind sie ideal für den Einsatz in feuchten oder verschmutzten Umgebungen, wie beispielsweise in Landmaschinen, Außenanlagen oder Bereichen mit Reinigung durch Wasser. Trotz des zusätzlichen Schutzes ist zu beachten, dass die Gummidichtungen in vielen Fällen abnehmbar sind. Dadurch können sie vorübergehend geöffnet werden, um Inspektionen oder Nachschmierungen durchzuführen oder sogar eine Seite offen und die andere geschlossen zu lassen. Dies macht 2RS-Lager überraschend flexibel im Einsatz. Die leichte Reibung der Dichtung macht sie etwas weniger geeignet für sehr hohe Drehzahlen, was jedoch in den meisten industriellen Anwendungen kein Problem darstellt.
Die Bezeichnung C3 bei einem Kugellager bezieht sich auf die interne Lagerspiel - also den Spielraum zwischen den Kugeln und den Ringen des Lagers im unbelasteten Zustand. Ein C3-Lager hat mehr Spiel als ein normales Lager, was bedeutet, dass die Kugeln etwas mehr Bewegungsfreiheit haben. Zusätzliche Lagerluft ist in Situationen nützlich, in denen beispielsweise hohe Temperaturen auftreten und sich die Stahlkomponenten ausdehnen oder wenn eine Presspassung auf der Welle oder im Gehäuse verwendet wird. Ohne diese zusätzliche Lagerluft könnte das Lager zu stramm laufen, was zu Verschleiß, Wärmeentwicklung oder sogar vorzeitigem Ausfall führen kann.
Standard-Rillenkugellager sind hauptsächlich für die Aufnahme radialer Belastungen ausgelegt, also Kräfte, die senkrecht zur Welle wirken. Beispiele sind das Gewicht einer rotierenden Welle oder eines Rades. Obwohl Kugellager radiale Kräfte gut aufnehmen können, sind sie auch in begrenztem Maße für axiale Belastungen geeignet. Als Richtwert gilt, dass sie etwa 20 % ihrer maximalen radialen Belastung als axiale Belastung aufnehmen können. Dies macht sie geeignet für Anwendungen mit gelegentlichen axialen Kräften, jedoch nicht als Hauptbelastung. Für Anwendungen mit überwiegend axialer Belastung gibt es Axialkugellager und Drehkränze. Diese sind speziell für hohe axiale Kräfte ausgelegt, können jedoch meist keine oder nur geringe radiale Kräfte aufnehmen. Es gibt auch Lager, die beide Belastungsarten kombinieren können, wie beispielsweise Pendelkugellager. Diese können Fluchtungsfehler ausgleichen und sind für kombinierte Belastungen geeignet.
Kugellager übertragen Kräfte mit minimaler Reibung in verschiedensten Maschinen. Materialwahl, Lagerluft, Dichtung und Kennzeichnung bestimmen die Leistung. Regelmäßige Wartung verlängert die Lebensdauer. Interlager verfügt über ein breites Sortiment mit großem Lagerbestand und bietet technische Unterstützung über info@interlager.de oder +31 (0)26 383 5988. So findet jede technische Abteilung schnell das passende Lager zu marktgerechten Preisen.
